Создание сплайновых форм


Термин spline (сплайн) восходит к XVIII в., когда кораблестроители и архитекторы использовали тонкие деревянные или металлические планки, называемые сплайнами, для создания изогнутых линий, например сечения корпуса корабля. Сегодня сплайнами называют линии, которые изгибаются по контрольным точкам, расположенным на них (или рядом с ними).

В 3ds max имеется два типа сплайнов. Shapes (формы) являются базовыми универсальными сплайнами, которые используются для создания «плавающих» логотипов для телевидения, низкополигональных моделей для ЗD-игр, геометрических форм в архитектуре и конструировании и траектории движения в анимации. NURBS - это неоднородные рациональные В-сплайны (Non-Uniform Rational B-Splines), которые имеют улучшенные средства управления кривизной для моделирования сложных органических форм. Тема NURBS выходит за рамки этой книги.

Формы состоят из подобъектов трех видов: вершин (vertices) - точек в пространстве с определенными координатами, сегментов (segments) - прямых или изогнутых линий, соединяющих вершины, и сплайнов (splines), которые образованы несколькими вершинами, соединенными сегментами (рис. 2.78).

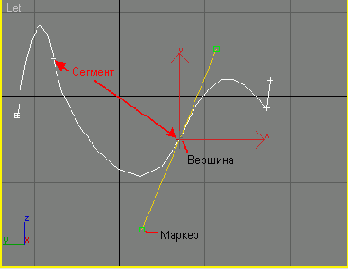

Рис. 2.78. Формы состоят из вершин, сегментов и сплайнов. Средства управления кривизной определяют кривизну каждого сегмента

Средства управления (controls), расположенные на каждой вершине, определяют кривизну сегментов, которые соединяют данную вершину с двумя смежными. Между вершинами находятся дополнительные отрезки (steps), на которые делятся сегменты для того, чтобы их кривые были более сглаженными, то есть каждый сегмент состоит из определенного числа прямых отрезков.

По умолчанию сплайновые фигуры не визуализируются. Это значит, что если в установке параметров вы не включите визуализацию сплайновых фигур, то во время визуализации изображения их не будет видно. В программе 3ds max 6 вам предлагается выбор из 11 сплайновых примитивов (shape primitives): окружность (circle), прямоугольник (rectangle), эллипс (ellipse), правильный многоугольник (ngon), кольцо (donut), звезда (star), линия (line), дуга (arc), текст (text), спираль (helix) и сечение (section) - см. рис. 2.79.

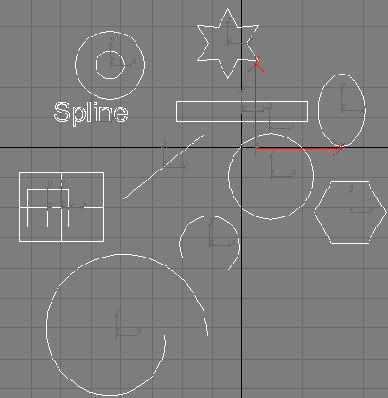

Рис. 2.79. Сплайновые формы состоят из разомкнутых и замкнутых форм

Меню сплайновых форм расположено во вкладке Shapes (Формы) вложенной панели Geometry (Геометрические формы) -см. рис. 2.80. Меню Create и панель Shape Toolbar (Инструменты форм) обеспечивают быстрый доступ к командам сплайновых форм.



Рис. 2.80. Меню Shapes содержит 11 видов объектов

Подобно каркасным объектам, сплайновые формы могут быть созданы как путем перемещения курсора, так и посредством клавиатуры. Отличает их от каркасных объектов то, что составные формы вы можете строить непосредственно во время создания объекта. Поскольку большинство сплайновых форм изначально являются плоскими и расположены поверх сетки, то создавать их проще в окне проекции Тор, где вы будете видеть их сверху.
