Иллюстрированный самоучитель по 3ds max 6



Труба


1. В панели Create щелкните по кнопке Tube (Труба). Раскроется свиток Tube (рис. 2.40).



Рис. 2.40. Свиток Tube включает параметры двух радиусов и высоты

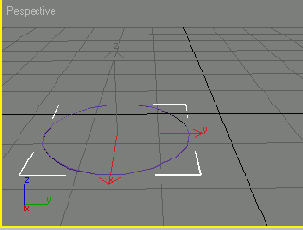

2. В окне проекции Perspective перетащите основание трубы (рис. 2.41).



Рис. 2.41. Создайте основание трубы, перемещая курсор

По умолчанию курсор перемещается из центра основания к краю, но вы можете изменить настройки в свитке Creation Method, чтобы осуществлять перемещение от одного края к другому.

3. Отпустите кнопку мыши, чтобы установить первый радиус.

4. Переместите курсор по направлению к центру или от центра трубы.

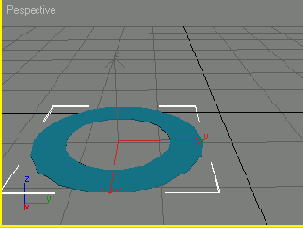

5. Отпустите кнопку мыши, чтобы установить второй радиус (рис. 2.42).


Рис. 2.42. Переместите курсор и щелкните мышью, чтобы установить второй радиус трубы

6. Переместите курсор вверх в окне проекции.

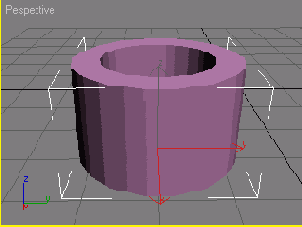

7. Щелкните мышью, чтобы установить высоту (рис. 2.43).


Рис. 2.43. Переместите курсор и щелкните мышью, чтобы установить высоту и завершить создание трубы
