Масштабирование объекта

Масштабирование (scale transform) увеличивает или уменьшает объекты относительно их осей, используя текущий центр трансформации в качестве начала трансформации. Инструменты масштабирования, расположенные в прикрепленной панели масштабирования на основной панели инструментов (рис. 5.17), включают:

Рис. 5.17. Три инструмента масштабирования расположены на основной панели инструментов

Select and Uniform Scale (Выбрать и масштабировать равномерно) - выделяет и равномерно масштабирует объект относительно всех трех осей независимо от текущего ограничения по оси (рис. 5.18);

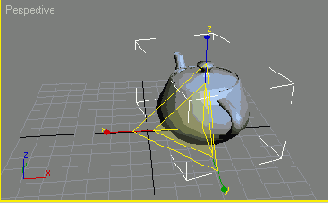

Рис. 5.18. Равномерное масштабирование: уменьшение масштаба объекта по всем трем осям

Select and Non-Uniform Scale (Выбрать и масштабировать неравномерно) - выделяет и масштабирует объект по одной или двум осям, что приводит к изменению его пропорций (рис. 5.19);

Select and Squash (Выбрать и сплющить) - выделяет и увеличивает масштаб объектов относительно одной или двух осей и, наоборот, уменьшает масштаб относительно остальных осей; в результате пропорции объекта меняются, а объем сохраняется (рис. 5.20).

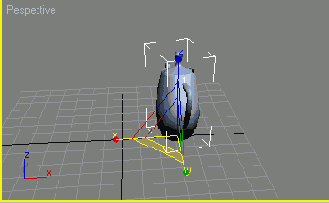

Рис. 5.19. Неравномерного масштабирование: уменьшение масштаба по осям X и Y

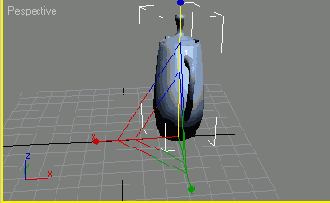

Рис. 5.20. Сплющивание: уменьшение объекта по осям X и Y и вытягивание по оси Z

1. На основной панели инструментов выберите из прикрепленной панели инструмент масштабирования

2. Щелкнув по кнопке

на основной панели инструментов, выберите ограничение по какой-нибудь оси.

Если на шаге 1 вы выберете равномерное масштабирование (Uniform Scale), все три оси активизируются автоматически.

3. Щелкните по объекту и перетащите курсор вверх или вниз. Объект будет масштабирован в направлении текущих осей преобразования (рис. 5.21).

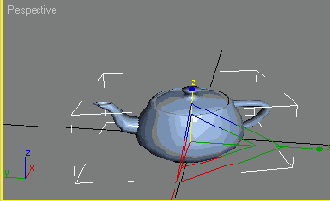

Рис. 5.21. Сплющивание объекта по оси Z приводит к его пропорциональному увеличению по осям X и Y

4. Чтобы изменить ось масштабирования по ходу работы, щелкните и растяните оси или углы контейнера трансформации.

Совет

Операция Scale вызывается с клавиатуры нажатием клавиши R. При нажатии клавиши R происходит циклическое переключение между тремя командами масштабирования.
