Настройка кривизны


Работа с формами и сплайнами - это в основном настройка кривизны объектов. Регулирование кривизны зависит от положения вершин, которые задают кривизну ближайших к ним сегментов. Поскольку сегменты не могут изгибаться более чем на 2° за один шаг, число шагов в каждом сегменте определяет гладкость кривой.

Настраивать кривизну сегментов можно, сдвигая вершины, перемещая управляющие точки (control points) вершин или изменяя тип вершин:

  •  из вершин с изломом (corner type) исходят два прямолинейных сегмента, которые могут быть направлены под любым углом;
  •  через вершины сглаженного типа (smooth type) проходят плавно изогнутые кривые, такие вершины не имеют настраиваемых параметров;
  •  вершины типа Безье (Bezier type) обладают двумя зависимыми коллинеарны-ми управляющими векторами, влияющими на положение исходящих сегментов. Исключением являются концевые точки, которые имеют лишь один такой вектор;
  •  вершины типа Безье с изломом (Bezier corner type) обладают двумя независимыми управляющими векторами (или одним, если это концевая вершина). Используйте такие вершины для создания резких углов между криволинейными сегментами.
  • На рис. 9.19 показаны вершины различных типов.

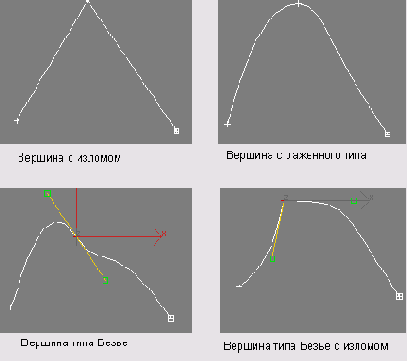

    Рис. 9.19. Четыре типа вершин позволяют управлять кривизной сплайна

    Простейший способ настройки параметров вершин Безье - перемещение их управляющих векторов с помощью инструмента Move (Переместить). Вы можете также изменять направление и величину управляющих векторов вершины Безье вручную, но инструмент Move позволяет сделать это точнее. Названные операции не применимы к вершинам сглаженного типа и к вершинам с изломом.
