Слияние вершин


Команда Weld (Слить) объединяет концевые точки присоединенных сплайнов в одну вершину. Используйте ее для моделирования, соединения путей движения или для очистки двумерных чертежей, полученных из программ САПР.

1. Выделите форму.

2. Щелкнув по кнопке

, откройте панель Modify.

3. Преобразуйте форму в редактируемый сплайн или примените к ней модификатор Edit Spline.

4. Установите уровень редактирования вершин с помощью кнопки

.

5. Щелкнув по кнопке

, поместите одну из концевых точек над другой, так чтобы они совпадали. Когда вы отпустите клавишу мыши, появится диалоговое окно Edit Spline (рис. 9.37).

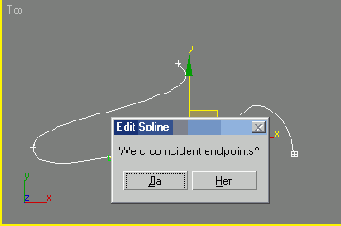

Рис. 9.37. Слить вершины можно, перетащив одну концевую точку на другую

6. Щелкните по кнопке Yes (Да). Две вершины сольются, образуя новую (рис. 9.38).

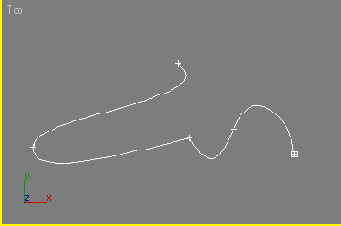

Рис. 9.38. Результат слияния двух вершин в одну

Совет

Команду Weld можно также использовать  для установки порога расстояния слияния  и для слияния выделенных вершин (см.рис. 9.39).

Для того чтобы быстро выяснить, слиты ли совпадающие вершины сплайна, щелкните по кнопке Show Vertex Numbers (Показать число вершин) в свитке Selection (Выделение) и посмотрите, действительно ли в данной точке расположена одна вершина.

Команда Fuse (Соединить) сводит вершины, не сливая. Если включить опцию Automatic Welding (Автоматическое слияние) и установить значение порога расстояния Threshold, то слияние будет происходить автоматически, без вывода диалогового окна.


Рис. 9.39. Чтобы слить удаленные выделенные вершины, используйте команду Weld
