Уточнение формы
Команда Refine (Уточнить) добавляет к форме дополнительные вершины, не изменяя геометрической формы кривой. Эта операция сглаживает кривые, составляющие форму. Если уточненная форма подвергается выдавливанию, вращению или лофтингу, полученная в результате форма будет иметь больше граней.
1. Выделите форму.
2. Щелкнув по кнопке
3. Преобразуйте форму в редактируемый сплайн или примените к ней модификатор Edit Spline.
4. Установите уровень редактирования вершин с помощью кнопки
5. Щелкните по кнопке Refine в свитке Geometry (рис. 9.56).
Рис. 9.56 Для добавления новых вершин в сплайн используйте команду Refine
6. Поместите курсор над сегментом. Курсор примет форму, характерную для режима уточнения (рис. 9.57).

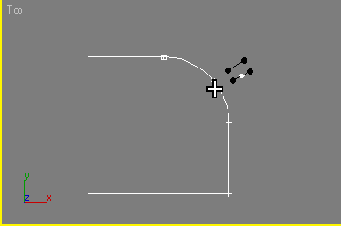

Рис. 9.57. Изменение формы курсора в режиме Refine
7. Укажите точку на сплайне, где вы хотите добавить вершину. Появится новая вершина, которая разделит сегмент на два новых. Если включен режим отображения номеров вершин, происходит изменение нумерации соответствующим образом (рис. 9.58).

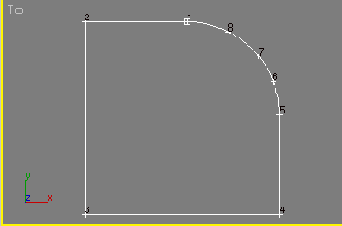

Рис. 9.58. При уточнении происходит перенумерация вершин
Совет
В режиме уточнения, когда активизирова на кнопка Refine, можно вставить несколько новых вершин.
В режиме Refine вы не можете создать уединенную вершину. Новые вершины должны присоединяться, по крайней мере, к одному из сегментов сплайна.
Команда Insert (Вставить) позволяет вставлять и одновременно перемещать вершины (рис. 9.59).
Команда Cross Insert (Перекрестная вставка) добавляет две вершины в месте пересечения двух сплайнов. Эта команда не соединяет, не сливает и не сближает эти вершины.
Divide (Разделить) - команда на уровне сегментов, которая добавляет вершину по середине сегмента.

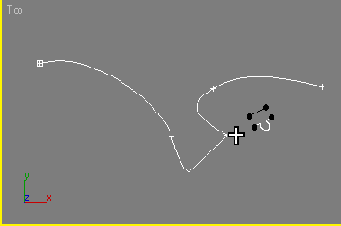

Рис. 9.59. Используя команду Insert, можно одновременно вставлять и перемещать вершины
