Создание фотометрического точечного источника света


Отличие фотометрических источников света от стандартных в том, что при их расчете используются физически корректные алгоритмы затенения. Поэтому при создании сцены, в которой предполагается использование таких источников света, очень важно задать правильные единицы измерения, то есть высота потолка в комнате должна быть 250 см, а не 250 км.

Интенсивность света от фотометрического источника также должна соответствовать реальным источникам света. Например, лампе накаливания мощностью 100 Вт соответствует источник с интенсивностью 139 кандел. Полный список соответствия находится в системе помощи к 3ds max.

1. Откройте файл PracticeScene.max.

2. Щелкнув по кнопке

, откройте вкладку Lights в панели Create.

3. В раскрывающемся списке под графическим меню выберите Photometric (Фотометрический) - см. рис. 11.28.


Рис. 11.28. Выберите фотометрические источники света

4. В свитке Object Type (Тип объекта) выберите Free Point (Свободный точечный). Параметры этого источника света появятся в панели (см. рис. 11.29).

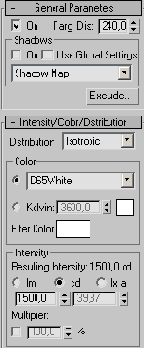

Рис. 11.29. Параметры источника света типа Free Point

5. Щелкните в том месте сцены, где вы хотите поместить новый источник света.

6. Нажав Shift+Q, выполните визуализацию сцены.

7. Вполне возможно, что вы увидели сцену засвеченой или, наоборот, полностью темной. Это произошло из-за того, что интенсивность источника света не соответствует размерам сцены. Чтобы исправить это положение, нужно либо масштабировать объекты сцены, либо изменить параметр Intensity в свитке источника света. Обратите внимание, что интенсивность света задается в люменах или канделах, а не в абстрактных единицах, как это было со стандартными источниками света1.

8. Регулируя размеры объектов и интенсивность источника света, добейтесь того, чтобы освещение в сцене было более реалистичным (рис. 11.30).

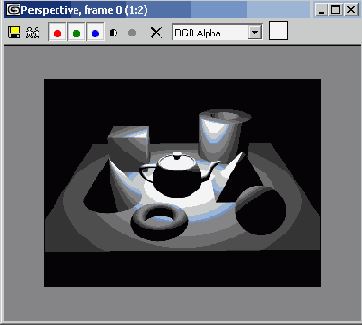

Рис. 11.30. Результат визуализации сцены с точечным фотометрическим источником света

Модели затухания светового потока на расстоянии задаются в выпадающем списке Distribution (Распределение). Распределение Isotropic характерно для точечных источников света, Spotlight - для прожекторов, a Web позволяет выбрать произвольное распределение из файлов различных форматов.
