Настройка области локтя
У персонажа Betty на плечах большие эполеты, поэтому прилагать много усилий, чтобы настроить веса области плеч - а обычно на это уходит много времени, - не нужно. Определять, какими должны быть весовые значения локтя, лучше всего экспериментальным путем. На область центра локтя в большей степени должно влиять звено Upper Arm (Предплечье) -область его влияния также может находиться немного ниже (сравните с бедром и коленом). На вершины, находящиеся выше локтя, предплечье будет влиять в меньшей степени.
Если есть уверенность в том, что два звена будут вместе влиять на некоторый набор вершин, как, например, локоть, присвойте им одинаковые веса (значение 1 родительскому звену и значение 1 - дочернему). Конечно, эти значения для разных вершин различны (они будут уточнены позднее в процессе задания весов), но таким способом можно быстро одновременно присвоить вершины правильным звеньям. А опция отображения Currently Assigned Links Only (Только назначенные звенья), устанавливаемая по умолчанию, при настройке значений принесет только пользу, поскольку будут отображены лишь нужные два звена.
Увеличьте масштаб области локтя и выделите только те вершины, из которых он состоит. Вызовите диалоговое окно Type-In Weights, щелкните по пункту All Links и присвойте вершины звену Betty R Forearm, щелкнув по нему и введя значение 1 (вершины станут темно-зелеными). Включите и выключите режим Initial Skeleton Pose, чтобы посмотреть, как изменение весовых значений влияет на локоть (рис. 3.26).
К сожалению, в списке в диалоговом окне Type-In Weights звено Forearm (Предплечье) располагается не сразу после звена Upper Arm. После него идут несколько звеньев, которые являются дочерними от Forearm. Будьте осторожны и не присвойте веса звену Hand (Рука) вместо Forearm (рис. 3.27)
Результат задания весов выглядит неплохо, но оба звена одинаково влияют на все вершины, поэтому жесткость геометрии, которая должна была изображать толстый налокотник, умаляется. Внесите некоторые изменения. Включая и выключая режим Initial Skeletal Pose, можно приблизительно оценить, как нужно изменить значения весов вершин. Например. на вершины в верхней части локтя предплечье должно влиять в меньшей степени, тогда форма локтя сохранится лучше, а вершины нижней части локтя должны подвергаться действию этого звена в большей степени. Снова включите режим Initial Skeletal Pose и попробуйте применить значения весов локтевой области, показанные на рис. 3.28.
Рис. 3.26. Звенья UpperArm и Forearm одинаково влияют на локоть

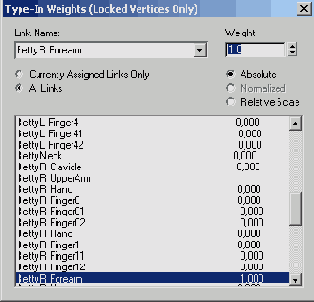

Рис. 3.27. Неожиданное расположение звена Forearm может сбить с толку

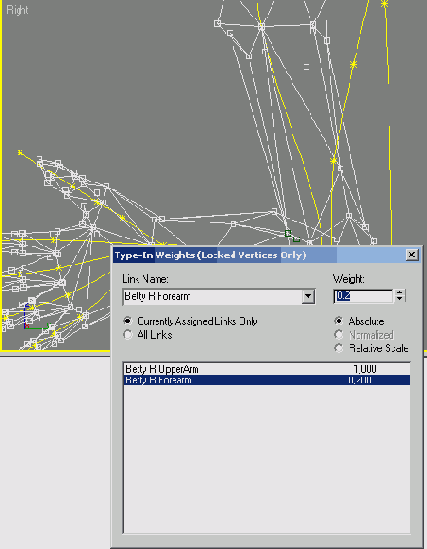

Рис. 3.28. Веса локтя нужно больше сместить в сторону звена UpperArm
Теперь локоть согнут, он выглядит лучше, а форма налокотника не деформируется (рис. 3.29).
Указанным способом устраняются проблемы задней части локтя, но нужно изменить и переднюю часть геометрии возле сустава (нижнюю часть области бицепсов). Если задать веса 1 и 1, то при сгибе руки бицепс станет сжиматься - он не будет создавать выпуклости. Однако если сместить веса вершин к звену UpperArm, геометрия предплечья будет выглядеть неестественно (рис. 3.30).
Правильная деформация предплечья должна уменьшить контраст локтевого соединения; перенесите часть влияния от вершин предплечья на звено UpperArm. Оно не должно быть большим и для разных персонажей может различаться. Выделите три вершины в верхней части согнутой руки Betty, заблокируйте их и добавьте звено Betty R UpperArm к звеньям, влияющим на эти вершины. Подойдет значение 0,1 (рис. 3.31).
Подобное перераспределение весового влияния между соседними звеньями необходимо, чтобы обойти недостаток большинства алгоритмов автоматического задания весов во многих программах, в 3ds max это Physique. При деформации полигональной сетки такие области, как локти, колени, запястья, лодыжки, шея и даже плечи и бедра, будут полностью аналогичны своему естественному оригиналу, только если система задания весов вершин верна. Однако не забывайте, что вышесказанное относится только к играм в реальном времени; чтобы моделировать движение кожи и мышц визуализированных персонажей фильмов, применяются различные типы сложных скелетных и мускулатурных алгоритмов.

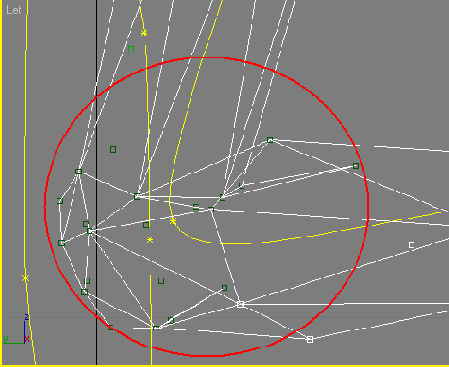

Рис. 3.29. С новыми весовыми значениями локоть выглядит лучше
Рис. 3.30. Смещение передней части локтевого сустава к звену UpperArm приводит к странной деформации

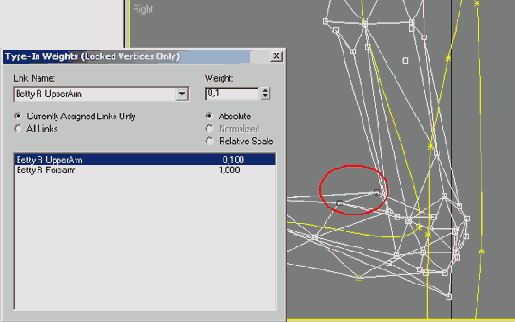

Рис. 3.31. Если добавить звено UpperArm к звеньям, которые влияют на эти вершины, то деформация предплечья улучшится
